Редактирование существующих элементов



В ЗD-окне доступны все операции редактирования. Выполнение этих операций в ЗВ-окне мало ,чем отличается от выполнения их в других рабочих окнах. Как и при создании элементов, для обеспечения точности при редактировании следует пользоваться числовым вводом координат и привязкой курсора к существующим элементам.


Главное отличие редактирования элементов в 3D-окне проявляется при изменении элементов с помощью указателя. В этом случае при щелчке мыши на узловой точке или ребре выделенного элемента на экране появляется меню редактирования элемента, в котором можно выбрать тип выполняемого действия (рис. 4.53):

  •  перемещение,
  •  изменение возвышения элемента,
  •  растяжение элемента по горизонтали, я вертикальное растяжение элемента.


Величина перемещения или растяжения задается с помощью числового ввода координат или графически (с помощью мыши).

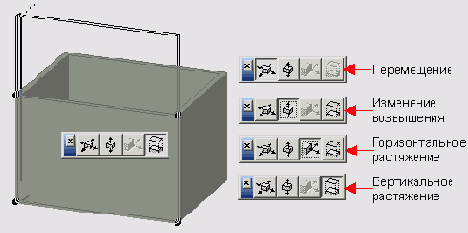

Рис. 4.53. Редактирование элементов в ЗD-окне
