Способы построения перекрытий


Для выбора способа построения перекрытий служат три кнопки информационного табло (рис. 5.49):



Рис. 5.49. Способы построения перекрытий

- построение перекрытий в виде произвольных многоугольников путем последовательного указания (мышью или с клавиатуры) вершин многоугольника (рис. 5.50);

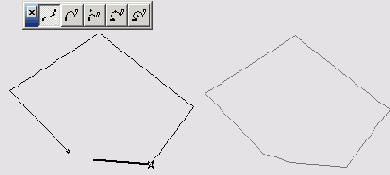

Рис. 5.50. Построение перекрытия в виде произвольного многоугольника

- построение перекрытий в виде прямоугольника путем указания двух его противоположных углов (рис. 5.51);

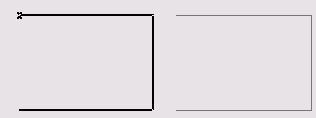

Рис. 5.51. Построение перекрытия в виде прямоугольника

- построение перекрытии в виде повернутого прямоугольника путем задания вектора поворота, длины и ширины прямоугольника (рис. 5.52).

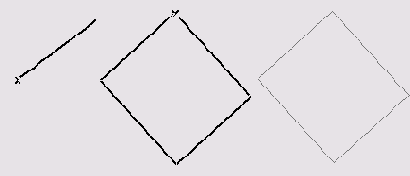

Рис. 5.52. Построение перекрытия в виде повернутого прямоугольника
