Дуги, окружности, эллипсы


Инструмент Дуга/Окружность позволяет строить разными способами окружности, дуги окружностей, эллипсы. Активизация инструмента осуществляется щелчком мыши на кнопке

в панели инструментов. Параметры дуг и окружностей в основном аналогичны параметрам прямых линий и также могут быть заданы с помощью информационного табло (рис. 7.5) или в диалоговом окне Arc/Circle Default Settings (Параметры дуги/окружности по умолчанию) (рис. 7.6).



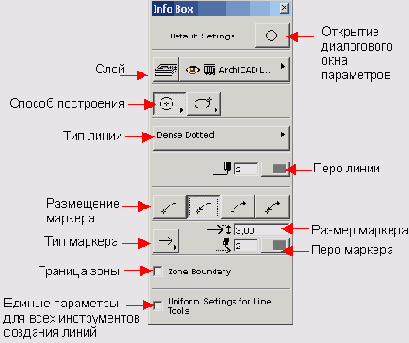

Рис. 7.5. Параметры дуг, окружностей и эллипсов, доступные через информационное табло



Рис. 7.6. Диалоговое окно установки параметров дуг, окружностей и эллипсов

Выбор способа построения линий производится при помощи двух кнопок Arc Geometry Methods (Геометрический вариант дуги) информационного табло. Первая кнопка служит для выбора способа построения дуги/окружности, вторая - для выбора способа построения эллипса. Существуют следующие геометрические варианты построения дуг, окружностей и эллипсов (рис. 7.7):


- построение дуг/окружностей путем задания центра, радиуса, начальной и конечной точек дуги;


- построение дуг/окружностей по трем точкам;


- построение замкнутых окружностей по двум касательным и точке;


- эллипс по диагонали (эллипс, вписанный в прямоугольник);


- эллипс по полудиагонали;


- эллиптическая дуга по двум радиусам и углу.



Рис. 7.7. Выбор способа построения дуг, окружностей и эллипсов
