Объем зон



Зоны представляют собой трехмерные объекты, которые могут подрезаться под ограничивающие их сверху и снизу конструкции (крыши, перекрытия и банки). Благодаря этому можно вычислять объемы зон.


Чтобы увидеть зону в 3D-окне, следует включить отображение зон в диалоговом окне Elements to Show in 3D (Элементы для визуализации), открываемом одноименной командой в меню Image (Визуализация) (рис. 8.9). При этом все остальные элементы будут отображаться в виде каркасной модели (рис. 8.10).



Рис. 8.9. Включение отображения зон в ЗD-окне



Рис. 8.10. Зоны в ЗD-окне

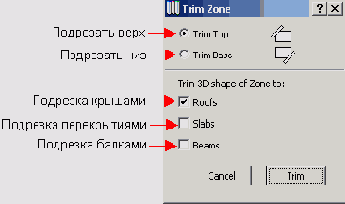

Для подрезки зон под ограничивающие конструкции служит команда Trim Zone (Подрезать зону) в меню Edit (Редактор). Эта команда доступна, когда на плане этажа выбрана зона и имеются ограничивающие ее конструкции. При выборе этой команды открывается диалоговое окно Trim Zone (Подрезка зоны) (рис. 8.11), в котором можно выбрать подрезку верха или низа зоны, а также тип ограничивающих конструкций, под которые производится подрезка.



Рис. 8.11. Подрезка зон
