Сметное задание элементов - часть 2



Закладка Properties & Parameters (Спецификации и параметры) (рис. 8.23) служит для определения степени детализации сметы. Список Keys (Ключи) позволяет осуществить выбор компонентов и дескрипторов из числа имеющихся в базе данных по их ключам.

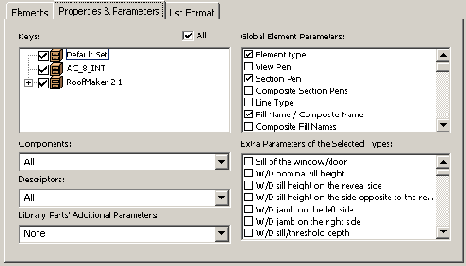

Рис. 8.23. Закладка Properties Parameters сметного задания элементов


Всплывающие меню Components (Компоненты), Descriptors (Дескрипторы) и Library Parts Additional Parameters (Доп. параметры библиотечных элементов) служат для выбора представляемых в смете компонент, дескрипторов и дополнительных параметров библиотечных элементов.


Список Global Element Parameters (Глобальные параметры элементов) позволяет выбрать, какие из глобальных параметров должны быть представлены в смете.


Список Extra Parameters of the Selected Types (Доп. параметры выбранных типов) служит для выбора включаемых в смету параметров, характерных для типов элементов, отобранных ранее (в закладке Elements (Элементы)).


Закладка List Format (Формат) (рис. 8.24) позволяет управлять внешним видом сметы.



Рис. 8.24. Закладка List Format сметного задания элементов


Смета может быть представлена в одном из двух форматов: в виде обычного или форматированного текста. В первом случае смета формируется в виде обычного текста в редактируемом текстовом окне и может быть сохранена как текстовый файл. Во втором случае смета выводится в нередактируемом окне проекта, но может быть сохранена в форматах *.RTF (форматированный текст), *.PLN (план ArchiCAD), или *.РМК (чертеж PlotMaker), при этом внешний вид сметы определяется назначенным ей шаблоном. Переключение между этими форматами осуществляется при помощи переключателя, находящегося в верхней части закладки. От выбора формата представления сметы зависит содержимое закладки.


При выборе варианта Text List (В текстовом виде) (рис. 8.24, а) закладка предоставляет возможность управления степенью детализации сметы, порядком представления в ней параметров элементов, а также назначения столбцам формируемого отчета специальных заголовков.


При выборе варианта Graphic Template (Графический шаблон) (рис. 8.24, б) закладка предоставляет возможность задания порядка представления параметров, выбора шаблона, а также создания новых шаблонов с помощью построителя форматов (рис. 8.25) - специального средства генерации графических шаблонов. Подробную информацию о построителе форматов можно найти в документации ArchiCAD.



Рис. 8.25. Построитель форматов
