Книга макетов


Проектная документация подготавливается в PlotMaker в виде так называемой книги макетов (Layout Book). Книга макетов - это файл типа *.LBK, включающий в себя шаблоны макетов печатных листов и собственно макеты, содержащие импортированные в них изображения. Макеты печатных листов могут быть организованы в виде многоуровневой иерархической структуры (например, по стадиям проекта или его разделам). Для навигации по книге макетов служит навигатор (рис. 10.8), позволяющий осуществлять доступ к элементам книги макетов, а также изменять ее структуру. Подробнее навигатор и элементы книги макетов будут описаны ниже.

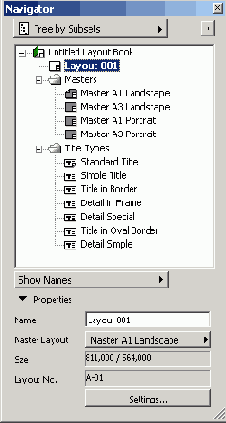

Рис. 10.8. Навигатор программы PlotMaker
