ArchiGlazing


ArchiGlazing (ранее эта программа носила имя WindowMaker) - расширение, разработанное Graphisoft и предназначенное для создания различных светопрозрачных конструкций - окон и дверей, витражей, световых фонарей и т. п. При помощи ArchiGlazing создаются конструкции шести основных типов:

- вертикальные стеклянные конструкции. В этом случае на основе выбранных на плане прямых или кривых линий создается вертикальная остекленная стенка (рис. 13.61), параметры которой настраиваются в соответствующем диалоговом окне (рис. 13.62).

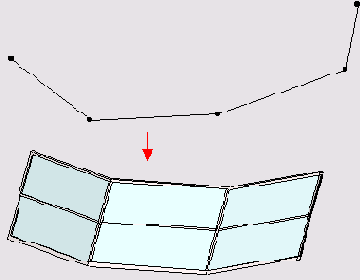

Рис. 13.61. Вертикальная стеклянная конструкция


Рис. 13.63. Параметры вертикальной стеклянной конструкции

- наклонные стеклянные конструкции. В этом случае на основе выбранных на плане прямых или кривых линий создается наклонная остекленная стенка (рис. 13.63), параметры которой настраиваются в соответствующем диалоговом окне (рис. 13.64).


Рис. 13.63. Наклонная стеклянная конструкция


Рис. 13.64. Параметры наклонной стеклянной конструкции

- окна произвольной формы. В этом случае на основе вычерченного на плане контура проема и определенных внутри него переплетов создаются окна, двери или объекты произвольной формы (рис 13.65). Параметры создаваемых окон, дверей и объектов произвольной формы устанавливаются в соответствующем диалоговом окне (рис. 13.66).

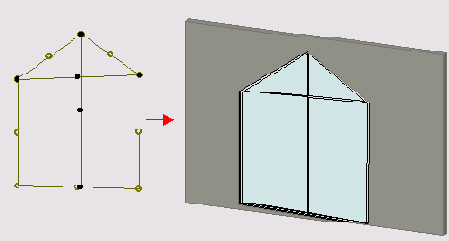

Рис. 13.65. Окно произвольной формы


Рис. 13.66. Параметры окон, дверей и объектов произвольной формы

- конусообразные стеклянные конструкции. В этом случае на основе построенной на плане дуги или окружности создаются конусообразные световые фонари (рис. 13.67) с параметрами, устанавливаемыми в соответствующем диалоговом окне (рис. 13.68).

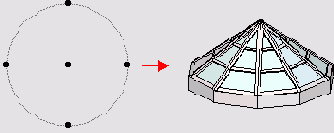

Рис. 13.67. Конусообразная стеклянная конструкция


Рис. 13.68. Параметры конусообразной стеклянной конструкции

- световые фонари. В этом случае на основе определенного на плане прямоугольного контура создается световой фонарь (рис. 13.69) с параметрами, устанавливаемыми в соответствующем диалоговом окне (рис. 13.70).


Рис. 13.69. Световой фонарь


Рис. 13.70. Параметры светового фонаря

- зимние сады. В этом случае на основе выбранных на плане прямых или кривых линий создаются зимние сады (рис. 13.71), параметры которых на-. страиваются в соответствующем диалоговом окне (рис. 13.72).

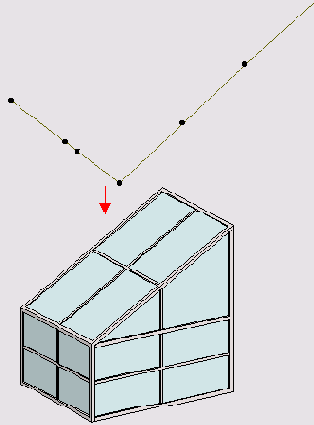

Рис. 13.71. Зимний сад


Рис. 13.72. Параметры зимнего сада
