Размещение модулей



После определения связей можно приступать к размещению связанных модулей в проекте. Для этого служит команда File (Файл) => Modules and XREF-s (Модули и XREF) => Place Module (Разместить модуль), открывающая диалоговое окно  Рlасе Module (Разместить модуль) (рис. 15.3). Это диалоговое окно позволяет выбрать связь, слой для размещения связанного модуля, установить его возвышение и поворот.



Рис. 15.3. Размещение модуля

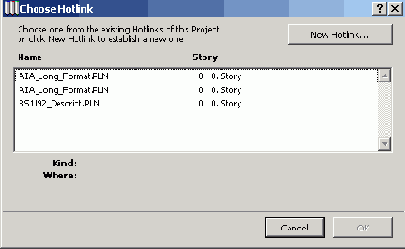

Для выбора связи следует нажать кнопку Choose Hotlink (Выбрать связь), открывающую одноименное диалоговое окно (рис. 15.4). После выбора связи в списке и щелчка на кнопке ОК ее имя появляется в диалоговом окне Place Module (Размещение модуля). Чтобы разместить модуль в проекте, следует щелкнуть мышью на кнопке Place Module (Размещение модуля), после чего диалоговое окно Place Module (Размещение модуля) закрывается, а на плане этажа появляется изображение вставляемого модуля в бегущей рамке.


Модуль в бегущей рамке можно перемещать, поворачивать, тиражировать, получать его зеркальное отражение. Для завершения размещения модуля следует щелкнуть мышью за пределами бегущей рамки.



Рис. 15.4. Выбор связи


Весь модуль как единое целое размещается на основном слое, выбранном в диалоговом окне Place Module (Разместить модуль). Составные элементы модуля сохраняют собственные слои, определенные в исходном файле.


Размеры для элементов модуля проставляются так же, как и для остальных элементов. При обновлении модуля размерные цепочки пересчитываются.
