Автоматическая нумерация чертежей



При размещении чертежей в макетах каждому чертежу присваивается номер. Номер чертежа может использоваться в заголовке чертежа или как автотекст.


Нумерацией чертежей управляет переключатель Drawing number (Номер чертежа) в закладке Identification (Идентификация) диалогового окна установки параметров чертежей (см. рис. 17.1). Если выбран вариант By Layout (Согласно макету), то чертежи нумеруются в порядке их размещения в макете. При выборе варианта By ArchiCAD (Согласно ArchiCAD) номер чертежа содержит номер этажа (для планов этажей) или ссылочный ID (для разрезов, фасадов и деталей). Вариант Custom (Специальный) позволяет присваивать чертежам произвольные номера, состоящие из букв и цифр.

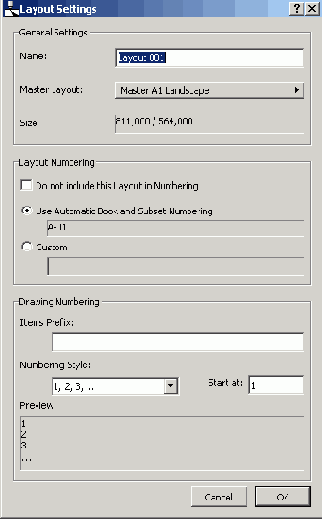

Стиль нумерации чертежей устанавливается в диалоговом окне установки параметров макета (рис. 17.8).



Рис. 17.8. Выбор стиля нумерации чертежей
