Присвоение заголовков чертежам

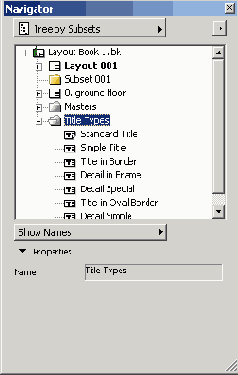

Каждому чертежу, размещаемому в макете, можно присвоить заголовок, содержащий графические элементы и текстовую информацию о чертеже. Вид заголовка определяется выбранным для чертежа типом заголовка и его параметрами. Типы заголовков находятся в папке Title Types (Типы заголовков) навигатора (рис. 17.9).


Рис. 17.9. Типы заголовков

Заголовок связывается с чертежом, которому он назначен, и следует за чертежом при его перемещении или повороте. Кроме того, заголовок может быть выбран и перемещен независимо от чертежа.

По умолчанию заголовки присваиваются чертежам автоматически при их размещении. При этом используется тип заголовка, в параметрах которого указано, что по умолчанию применяется именно этот тип заголовка.

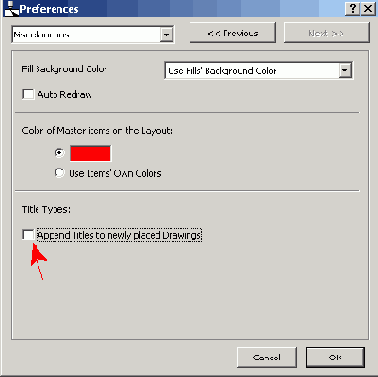

Автоматическое присвоение заголовков может быть отключено снятием маркера Append Titles to newly placed Drawings (Присоединять заголовки вновь размещаемым чертежам) в разделе Miscellaneous (Разное) диалогового окна установки параметров рабочей среды (рис. 17.10).


Рис. 17.10. Отключение автоматического присвоения заголовков

Возможно также индивидуальное присвоение типов заголовков. Для этого существует два способа. Первый - буксировка имени типа заголовка на имя чертежа в навигаторе (рис. 17.11, а). Второй - выбор типа заголовка в соответствующем меню закладки Title (Заголовок) диалогового окна установки параметров чертежей (рис. 17.11, б).


Рис. 17.11. Индивидуальное присвоение типов заголовков

Для удаления присвоенного чертежу заголовка следует в закладке Title (Заголовок) диалогового окна установки параметров чертежей снять маркер Append a Title to this Drawing (Присоединить заголовок к этому чертежу).
