Planix Home 3D Architect

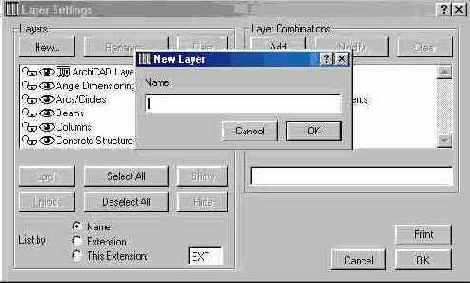

Параметры слоя ...


Открывает диалог для описания возможностей воспроизведения и редактирования слоев, а также для создания и изменения комбинаций слоев.

  • Кнопки Новый..., Переименовать... и Стереть для создания нового слоя, переименования или удаления выбранного слоя.
  • Окошко со списком существующих в данный момент слоев. Выбор слоев производится следующим образом:
  • одного — щелчок мышкой на его имени.
  • нескольких — Ctrl + щелчок на имени каждого.
  • нескольких подряд расположенных: Shift + буксировка по их именам.

Редактирование состояния производится следующим образом:

  • закрыть/открыть слой — щелчок на пиктограмме замка возле названия одного из выбранных слоев.
  • показать/спрятать слой — щелкнуть на имени одного из выбранных слоев или щелкнуть дважды на имени любого слоя.
Важно

Названия спрятанных слоев представляются в списке обесцвеченной строкой.



  • Кнопки Закрыть и Открыть для закрывания или открывания выбранных слоев. При этом соответствующим образом изменится пиктограмма замка, расположенная перед названием слоя.
  • Кнопка Выбрать все выбирает для редактирования все существующие слои.
  • Кнопки Показывать и Не показывать для включения в изображения чертежа или исключения из него всех элементов выбранных в списке слоев.
  • Альтернативные кнопки для выбора характера упорядочения слоев в списке: по их именам, расширениям имен или по конкретному расширению. В последнем случае в списке будут приведены упорядоченные по именам слои только с указанным расширением.
Совет

Для использования последнего способа упорядочения переименуйте необходимые имена таким образом, чтобы они содержали требуемое расширение.

  • Кнопки Добавить, Изменить и Удалить для добавления в список новой комбинации слоя или изменения или удаления из списка выбранной комбинации.
  • Окошко со списком существующих в данный момент комбинаций слоев. Для создания новой комбинации слоя:
  • введите его имя в окошка ввода.
  • установите требуемую конфигурацию слоев в списке (показать/спрятать, открыть/закрыть).
  • нажмите кнопку Добавить .
