Инженерная графика в системе OrCAD

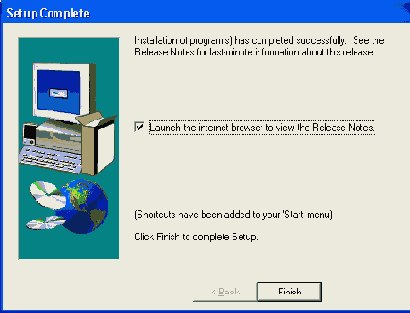

Сообщение об успешном завершении установки OrCAD
Рис. 1.7. Сообщение об успешном завершении установки OrCAD
Если установленную на одном компьютере систему OrCAD переписать на другой компьютер и запустить на выполнение (перенеся, естественно, и электронный ключ), то работать будут все программы, кроме PSpice и Layout. Для их запуска необходимо занести соответствующую информацию в реестр Windows или установить эти программы заново.
Замечание.
Если сравнить перечень команд меню Tools программ DesignLab Shematics[7] и OrCAD PSpice Schematics (табл. 3.9), то в пакете OrCAD их будет гораздо меньше. Чтобы в меню PSpice Schematics появились дополнительные команды, связанные с работой с печатными платами, необходимо из файла конфигурации msim.ini системы DesignLab перенести в файл pspice.ini в раздел [PSPICE] строку
PCBOARDSCMD=<uмя кamaлoгa>\PCBOARDS.EXE
и скопировать весь раздел [SCHEMATICS INTERFACES].
