Инженерная графика в системе OrCAD

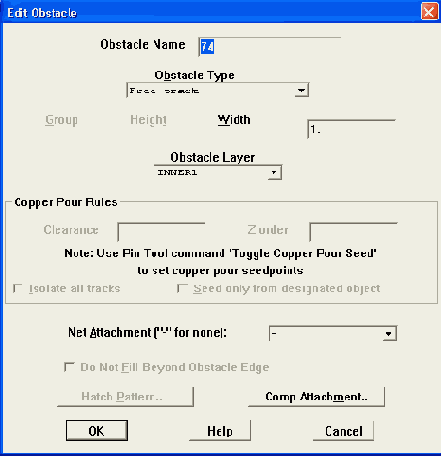

Задание параметров контура ПП (а) и области металлизации, подсоединенной к выводу компонента (б)
Рис. 6.9. Задание параметров контура ПП (а) и области металлизации, подсоединенной к выводу компонента (б)
Обратим внимание, что пунктирным прямоугольником выделяется область DRC Box, внутри которой по команде Auto>Design Rule Check (DRC) проверяется соблюдение технологических ограничений и по другим командам меню Auto выполняется ряд команд автотрассировки. Для перемещения этой области выбирается команда View>DRC Box и затем производится щелчок левой кнопки мыши. После этого область DRC Box перемещается вместе с курсором, не изменяя своих размеров. Для изменения ее размеров после выбора команды View>Zoom DRC/Route Box нажимается и удерживается левая кнопка мыши и затем движением курсора наносится прямоугольная область. Наиболее естественно, когда граница области DRC/Round Box совпадает с контуром ПП.
Размещение компонентов выполняется в OrCAD Layout вручную, по очереди выбирая, перемещая, поворачивая и перемещая компоненты на поверхности наружного слоя ПП и перемещая пленарные компоненты на противоположную сторону. В автоматическом или интерактивном режимах размещение компонентов выполняется по командам Auto>Place.
Трассировка проводников проводится в ручном режиме с помощью команд Tool>Track>Select Tool и Track Segment или в интерактивном режиме с помощью команд Auto>Autoroute (Autopath Route Mode, Shove Track Mode, Edit Segment Mode ). При интерактивной трассировке выполняется текущий контроль соблюдения допустимых зазоров, если включен режим Online DRC
